JINGYI Hydraulic Corporation tarjoaa sarjan täyden rakon akkuasemia, jotka sisältävät kiinteän tukiosan, pussityyppisen akun, ohjausventtiiliryhmän, palloventtiilin, putkiston, öljyn paluuputken jn...
See Details 1. Sekä mäntä- että kalvopumput aiheuttavat toiminnan aikana pulsaatio- tai painepiikkejä, mikä on ei-toivottua ja haittaa sekä komponenttien sujuvaa toimintaa että käyttöikää. Akun asentaminen pumpun alavirran viereen vaimentaa pulsaation hyväksyttävälle tasolle (kuva 3). Tyypillisiä käyttökohteita ovat annostelupumput, pienellä määrällä mäntiä sisältävät pumput jne.
2. Äkillisen tehonkatkon tapauksessa esim. Esimerkiksi putki- tai liitosvika, pumpun rikkoutuminen jne., akku voi tuottaa riittävästi energiaa toimintajakson loppuun saattamiseksi tai toimilaitteiden, venttiilien jne. palautumisen "turvalliseen" asentoon ja siten laitteen tai tuotteen vaurioitumisen estämiseksi. Tällaisen hätävirtalähteen saatavuus on olennaista tapauksissa, joissa tarvitaan hydraulivirtalähdettä turvaoven, sähkökytkimen, varoventtiilin, hätäjarrujen jne. sulkemiseen.
Tyypillinen sovellus on polttoöljyn hätäsyöttö voimalaitosten polttimiin. Kuva 4 havainnollistaa, että vika kohdassa "B", joka aiheuttaa energian menetyksen, voidaan kompensoida ohittamalla sähköventtiili "A" manuaalisesti hyödyntäen siten akun potentiaalienergiaa.
3. Suljetussa hydraulipiirissä lämpölaajeneminen voi aiheuttaa paineen nousua lämpötilan nousun vuoksi.
Linjaan asennettu akku suojaa venttiilejä, tiivisteitä, painemittareita jne. Yleisiä sovelluksia löytyy jalostamoista ja putkistoista(Kuva 5)
4. Koska jatkuvaa staattista painetta vaaditaan pitkän ajan, akku on välttämätön, koska se kompensoi painehäviöitä, jotka johtuvat vuodoista liitosten, tiivisteiden jne. kautta sekä tasapainottavat painehuiput, joita voi esiintyä käyttöjakson aikana. Tyypillisiä käyttökohteita ovat sulkujärjestelmät (kuva 6), lastauslavat, kovetuspuristimet, työstökoneet, voitelujärjestelmät jne.
5. Nopea venttiilin sulkeutuminen voi tuottaa iskuaaltoja (vesivasara), mikä johtaa putkien, liitosten, venttiilien jne. ylipaineistumiseen. Sopivan varaajan käyttö voi neutraloida tai vähentää merkittävästi iskua. Tyypillisiä käyttökohteita ovat vesi (kuva 7), polttoaineen ja öljyn jakelupiirit, pesulaitteet jne.
6. Akut voivat vaimentaa mekaanisia iskuja hydraulikäyttöisissä laitteissa. Mahdollisia käyttökohteita ovat trukkien, ajoneuvonostureiden, maatalous- ja maarakennuskoneiden, kivenmurskaimien jne. käyttö- ja ripustusjärjestelmät (kuva 8)
7. Nesteenerotin (siirtosulku)
Järjestelmässä, jossa piirin toisella puolella kehittynyt nestepaine on siirrettävä toiseen nesteeseen ilman mahdollisuutta kahden nesteen sekoittumiseen, rakkoakku tarjoaa tyydyttävän ratkaisun (kuva 9).
Akkusäiliö toimii joustavana esteenä kahden nesteen tai kaasun ja nesteen välillä, mikä tarjoaa välittömän vasteen alentamatta järjestelmän painetta.
Valinta
Seuraavat parametrit ovat mukana akun valinnassa; tärkeimmät ovat.
1. Työpaine
Pienimmän ja suurimman käyttöpaineen (P1, P2) ja suurimman sallitun käyttöpaineen arvon on oltava pienempi tai yhtä suuri kuin akun suurin sallittu käyttöpaine, joka valitaan turvallisuussyistä.
2. Työtilavuus
Varastoitavan tai hyödynnettävän nesteen tilavuus (AV) vaaditaan suurimman ja pienimmän käyttöpaineen lisäksi akun oikean mitoituksen varmistamiseksi.
3. Työvälineet
Yleensä työväliaineet ovat typpi ja hydrauliöljy tai emulsio. Erikoismedian osalta ota ensin yhteyttä meihin.
4. Käyttölämpötila
Rakon ja vaipan materiaalivalinnan määrää käyttölämpötila, joka vaikuttaa myös esikuormituspaineeseen ja siten akun tilavuuteen.
5. Suurin virtausnopeus
Samalla (AV) akkuliitännän kokoon voi vaikuttaa tarvittava välitön virtausnopeus.
6. Sijainti
On tärkeää tietää akun mahdollinen nimitys, jotta suunnittelu vastaa paikallista suunnittelu- ja testausparametria.
7. Tilavuuden laskenta
| Sovellus | Tilavuuden laskentakaava | Huom |
| Nestevoimavarasto | V 0=1−( P 1/ P 2)1/n V x( P 1/ P 0)1/n | V 0 : Äänenvoimakkuus vaaditaan ( m3 ); Esilatauspaine P 0 : 0.9 P 1> P 0>0,25 P 2 |
| V x : Tehokas äänenvoimakkuus ( m3 ) | ||
| P 1 : Min. käyttöpaine (Pa) | ||
| P 2 : Max. käyttöpaine (Pa) | ||
| n : Kerroin; n = 1 (isoterminen), n = 1.4 (adiabaattinen) | ||
| Sykkeenvaimennin | V 0=1−( P 1/ P 2)1/nA k L( P 1/ P 0)1/n × 103 | A : Tehokas sylinterin pinta-ala ( m2 ) |
| L : Männän iskun pituus (m) | ||
| k : Pumpputyyppiin liittyvä kerroin: | ||
| - Yksitoiminen yksimäntä: 0,60 | ||
| - Kaksitoiminen yksimäntä: 0,25 | ||
| - Yksitoiminen kaksoismäntä: 0,25 | ||
| - Kaksitoiminen kaksoismäntä: 0,15 | ||
| - Yksitoiminen kolmimäntä: 0,13 | ||
| - Kaksitoiminen kolmimäntä: 0,05 | ||
| Esitäyttöpaine: 60 % käyttöpaineesta | ||
| Imee hätäenergiaa | V 0 = 2 m V 2( P 00,4)[( P 2/ P 0)0,285-1103] | m : Hydrauliöljypiirin yleinen laatu (kg) |
| v : Nesteen virtausnopeus (m/s) | ||
| Esitäyttöpaine: 90 % käyttöpaineesta |
Huomautus:
1. Esitäyttöpaine on määritettävä käyttöpaikan mukaan.
2. n=1, jos typen puristuminen tai paisuminen tapahtuu niin hitaasti (yli 3 minuuttia), että kaasun ja ympäristön välillä sallitaan täydellinen lämmönvaihto, eli vakiolämpötilassa, ehto on isoterminen n=1,4, kun toiminta on niin nopeaa, ettei lämmönvaihtoa voi tapahtua, tila on adiabaattinen.
Mallin nimitykset
1. Hydraulinen rakkoakku

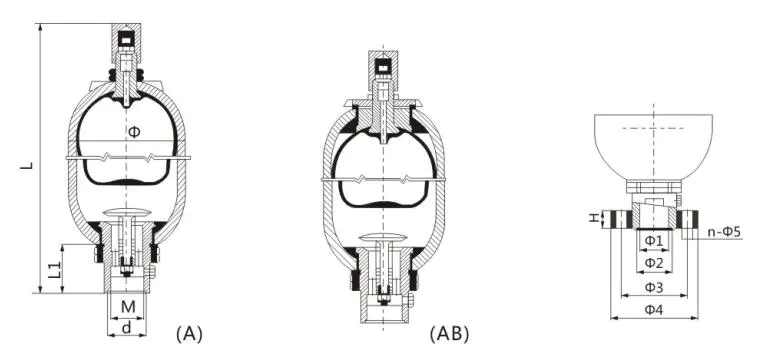

2. Rakenne: A: Pieni aukko AB: Suuri aukko
3. Nimelliskapasiteetti: L
4. Nimellispaine: bar
5. Liitäntätyyppi: L--kierre F--laipallinen
6. Väliaine: Y--hydrauliöljy R--emulsio
Mallikoodi ja koko
Tilaushuomautus
1. Malli ja koodit on ilmoitettava kokonaisuudessaan tilauksen yhteydessä. Esimerkiksi akku NXQ-A-40/31.5-L-Y tarkoittaa: työpaine: 31,5 MPa, nimellistilavuus: 40L, sylinterin rakenne: pieni aukko, pohjakorjaus väliaine: hydrauliöljy, liitäntätapa: kierteinen, halkaisija: Φ219.
(1) Akun kiinnittämiseen ei käytetä hitsausta, pinnoitusta ja mekaanista työstöä.
(2) Happi tai ilma on kielletty täyttämästä akkua; käytä vain typpeä tai muuta inerttiä kaasua.
(3) Kun akkua käytetään energian säästämiseen, täyttöpaineen tulee olla alle 90 % hydraulijärjestelmän alimmasta työpaineesta (yleensä 60-80 %)
(4) Tarkista liitäntäportti vuotojen varalta, kun asennat akun.
(5) Tarkista paine tarvittaessa välittömästi sen jälkeen, kun akku on laskeutunut.
2. Kun käyttäjä valitsee suuren halkaisijan sarjan saman kapasiteetin akun, huomioi halkaisija mallin ja koodin takana. Esimerkiksi 40L akulle on olemassa kahdenlaisia putkia, toinen on 219 dollaria ja toinen 299 dollaria, jos käyttäjä tarvitsee 299 dollaria halkaisija, käyttöpaine: 31,5 MPa, sylinterin rakenne: iso aukko/yläkorjaus, keskikokoinen: hydrauliöljy, liitäntätapa: kierre. tällainen akku ilmaistaan seuraavasti: NXQ-AB-40/31.5-L-Y(Φ299).
Jos käyttäjä valitsee halkaisijaltaan pienen sarjan, halkaisijaa ei tarvitse merkitä.
3. Jos sinulla on erityisvaatimuksia akulle, neuvottele yrityksemme teknisen henkilön kanssa.
Asennus
1. Akku on asennettava pystysuoraan kaasuventtiili pystyasennossa. Tarkastustila tulee säilyttää kaasuventtiilin lähellä.
2. Akku on kiinnitettävä tiukasti kannattimeen tai seinään.
3. Kun akkua käytetään puskuroimaan ja vaimentamaan vaihtelua, se on sijoitettava lähelle fluktuaatiolähdettä.
4. Takaiskuventtiili on sijoitettava varaajan ja hydraulipumpun väliin estämään öljyn paluuvirtaus varaajaan, kun pumpun sähkökone lakkaa toimimasta.
5. Sulkuventtiili on sijoitettava akun ja putkijärjestelmän väliin, jota käytetään kaasun lataamiseen, tyhjennysnopeuden säätämiseen tai pitkäaikaiseen pysäyttämiseen.
6. Hitsausta ei saa käyttää akun kiinnittämisessä.
Typen lataus
1. Akku on tarkastettava ennen typen lisäämistä.
2. Typpeä tulee ladata hitaasti, jotta rakko ei riko nopealla latauksella.
3. Happea, tiivistä ilmaa tai muuta syttyvää kaasua ei saa käyttää.
4. Kaasulatauslaitetta on käytettävä typen lataamiseen. Kaasulatauslaite on akun erottamaton osa käytettäväksi latauksessa, tyhjennysmittauksessa ja latauspaineen säädössä Kaasun latauslaite.
5. Latauspaineen määrittäminen:
(1) Puskuroiva vaikutus: Täyttöpaineen on oltava asennuspaikan normaali paine tai hieman korkeampi.
(2) Vaihtelun vaimentaminen: Täyttöpaineen on oltava 60 % vaihtelun keskipaineesta.
(3) Energian varastointi: Latauspaineen on oltava alle 90 % vähimmäistyöpaineesta (yleensä 60-80 %) ja yli 25 % enimmäistyöpaineesta.
(4) Kuuman turpoamisen kompensointi: Latauspaineen on oltava hydraulijärjestelmän suljetun piirin vähimmäispaine tai hieman pienempi.
Tarkastus ja korjaus
1. Vuodon tarkastus:
Tarkista asennuksen jälkeen rakon kaasunpaine viikoittain. Kuukauden kuluttua tarkista joka kuukausi, puoli vuotta myöhemmin, tarkista puolen vuoden välein.
Tarkastusmenetelmä:
Aseta takaiskuventtiili öljyputkeen, joka yhdistää varaajan öljyn sisääntulon ja öljylaatikon, ja asenna painemittari ennen takaiskuventtiiliä. Avaa takaiskuventtiili hitaasti, jotta paineöljy pääsee palaamaan öljylaatikkoon, ja katso painemittaria samanaikaisesti. Mittarin osoitin kääntyy aluksi hitaasti alas, dwon kääntyy nopeasti nollaan tietyssä kohdassa. Osoittimen liikkumisnopeuden muuttunut arvo on kaasun latauspaine. Lisäksi kaasun latauslaitetta voidaan käyttää paineen tarkastamiseen, mutta kaasua puretaan jokaisen tarkastuksen aikana.
2. Kun akkua ei käytetä pitkään aikaan, takaiskuventtiili on suljettava sen varmistamiseksi, että öljynpaine on täyttöpaineen yläpuolella.
3. Jos akku ei toimi, tarkista, onko vuotoja. Jos rakossa ei ole typpeä ja öljyä on ulos kaasuventtiilistä, tarkista rakko.
4. Tyhjennä öljy ennen akun irrottamista. Päästä ensin typpi ulos latauslaitteella, sitten osat voidaan irrottaa.
5. Jos vuoto johtuu muttereiden löystymisestä kuljetuksen ja testauksen aikana, tarkista, että tiivisterengas on urassa. Aseta tiivisterengas oikeaan paikkaan ja kierrä mutteria. Jos vuotoja esiintyy edelleen, vaihda osat.
Liite
1. Ennen virheenkorjausta putkessa oleva ilma on poistettava.
2. Aseta varoventtiili öljyn tuloaukkoon, kun varaaja on suurempi kuin 10 L.
3. Tarkista typen paine ennen kuin varaaja alkaa toimia.
4. Happi ja syttyvät kaasut ovat kiellettyjä räjähdyksen välttämiseksi.

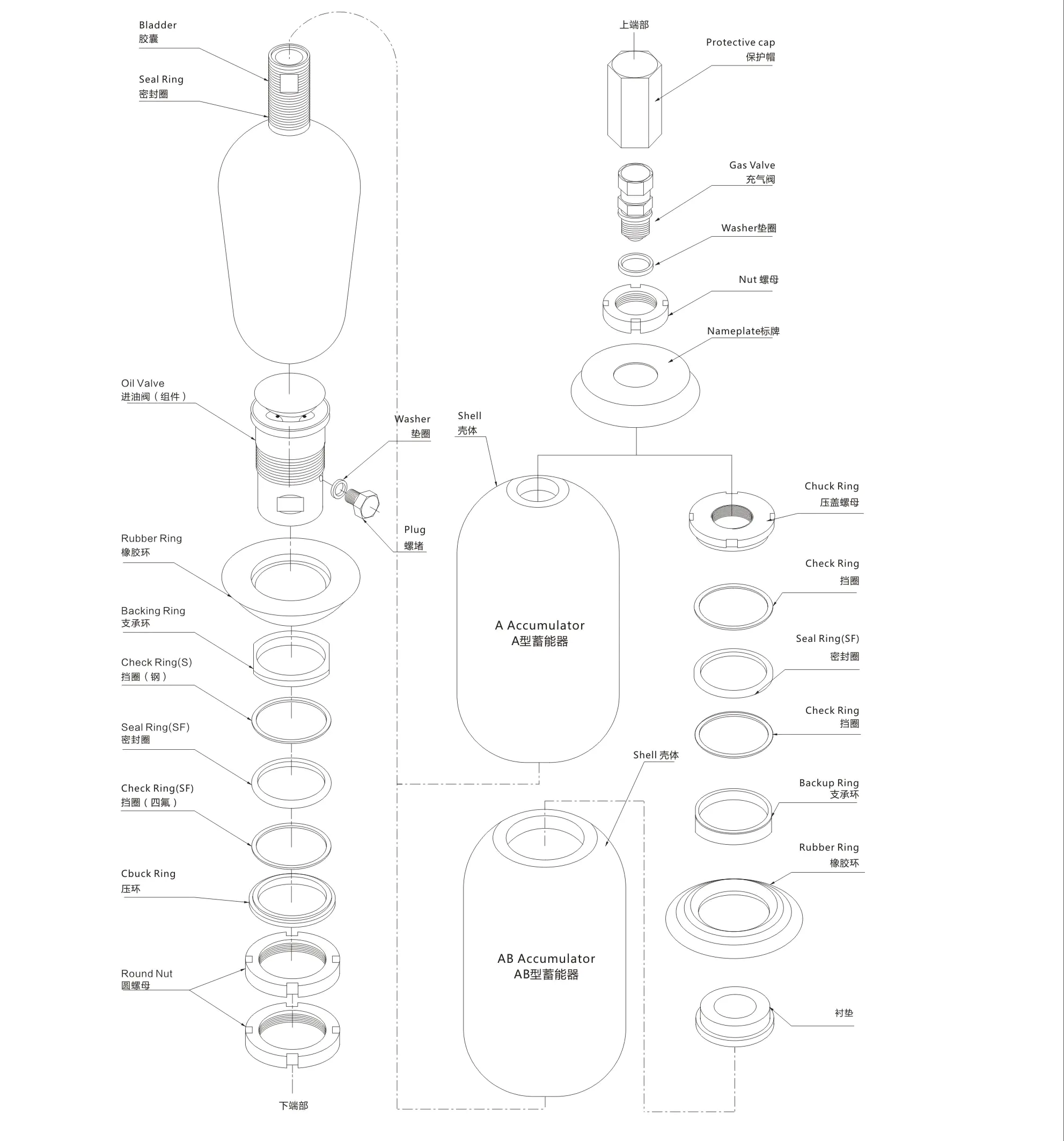

Virtsarakon akkukokoonpanon kaaviokuva
