Männän akku

Ytimen määritelmä ja rakenne
Mäntäakku kuuluu hydraulisesti eristettyjen akkujen luokkaan. Se koostuu pääasiassa seuraavista komponenteista:
1. Päärakenne: Sisältää sylinterin (öljykammion), männän, kaasukammion ja päätytulpat. Mäntä sijaitsee sylinterin sisällä ja erottaa hydraulinestekammion (alaosa) kaasukammiosta (yläosa).
2. Tiivistysjärjestelmä: Männän molemmille puolille on asennettu erittäin tarkat tiivisteet estämään kaasua pääsemästä hydraulinesteeseen, mikä ylläpitää hydraulinesteen puhtautta.
3. Ohjausventtiilit: Tyypillisesti varustettu esitäyttöventtiilillä ja takaiskuventtiilillä painekaasun lataamiseksi ja hydraulinesteen virtauksen ohjaamiseksi.

Toimintaperiaate
Mäntäakun työprosessi on samanlainen kuin jättimäisen "jousen":
1. Energian varastointivaihe: Kun paine hydraulijärjestelmässä kasvaa (kaasun esitäyttöpaineen yläpuolelle), hydraulineste tulee varaajaan takaiskuventtiilin kautta työntäen mäntää ylöspäin ja puristaen kaasua yläosassa. Kaasun tilavuuden pienentyessä energiaa varastoituu.
2. Energian vapautusvaihe: Kun järjestelmä tarvitsee lisää hydraulista energiaa (paine putoaa), puristettu kaasu laajenee nopeasti työntäen mäntää alaspäin. Männän alaspäin suuntautuva liike pakottaa hydraulinesteen takaisin järjestelmään vapauttaen energiaa.

Tilaushuomautus
1. Esimerkki: Nimellispaine: 31,5 MPa. Vaipan sisähalkaisija (mm): 180mm, nimellistilavuus: 20L, hydrauliportti: kierre; päätykannen kierretyyppi: uros, keskikokoinen: hydrauliöljy; Tyypillinen mäntäakun mallikoodi olisi: HXQ-A-20/31.5-L-Y-180.
2. Ota meihin yhteyttä männän akun erityisvaatimuksia varten.
3. Pidätämme oikeuden muuttaa suunnittelua.

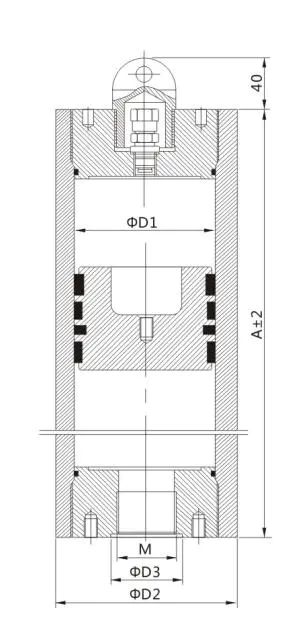

Mallikoodi ja koko

	Mallikoodi	Nimellistilavuus (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	Sallittu käyttöpaine (MPa)	ΦD3 (mm)	M	Paino (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10-31.5	35	M27 × 2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10-31.5	35	M27 × 2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10-31.5	35	M27 × 2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10-31.5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10-31.5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10-31.5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10-31.5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10-31.5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10-31.5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10-31.5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10-31.5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10-31.5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10-31.5	70	M60 × 2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10-31.5	70	M60 × 2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10-31.5	70	M60 × 2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10-31.5	70	M60 × 2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10-31.5	70	M60 × 2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10-31.5	70	M60 × 2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10-31.5	80	M72 × 2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10-31.5	80	M72 × 2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10-31.5	80	M72 × 2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10-31.5	80	M72 × 2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10-31.5	80	M72 × 2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10-31.5	80	M72 × 2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10-31.5	80	M72 × 2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10-31.5	80	M72 × 2	900
