Kalvoakku

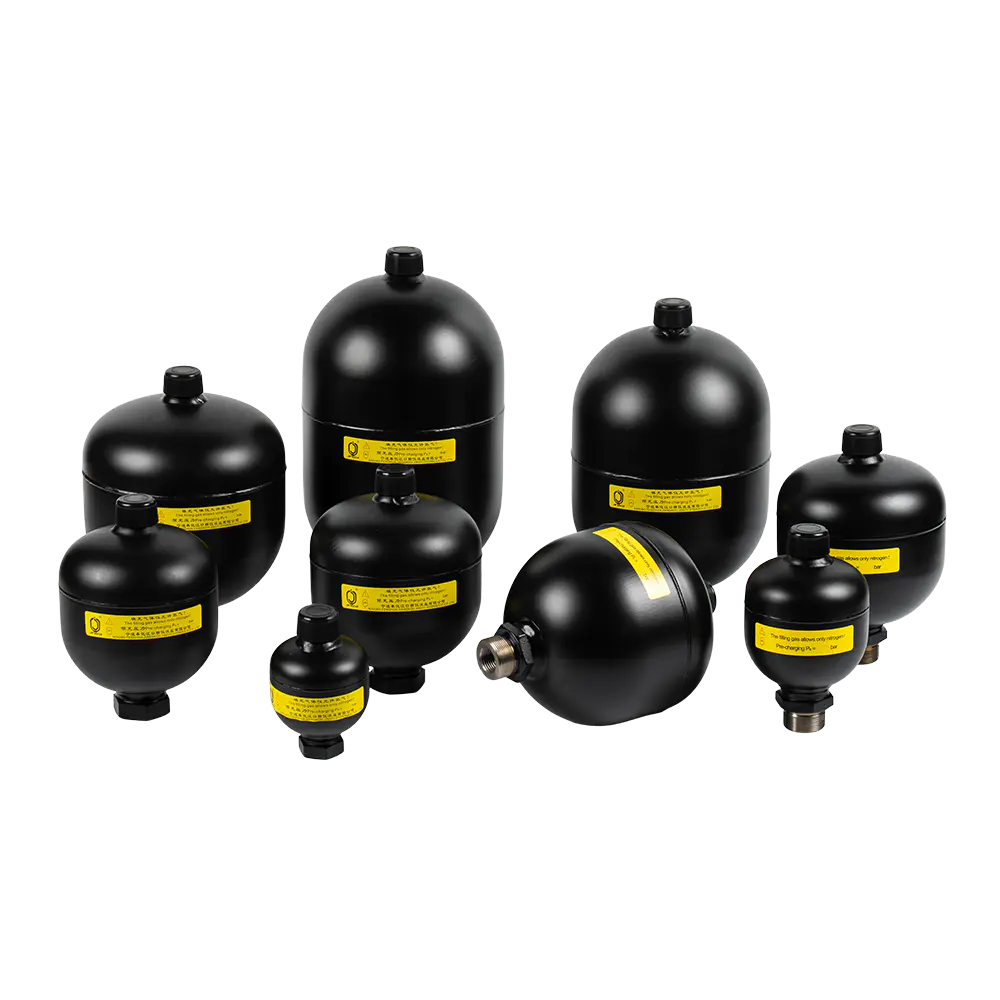

Kalvoakku on mekaaninen laite, joka varastoi ja vapauttaa energiaa käyttämällä Boylen lakia (kaasujen kokoonpuristuvuus). Sen ydinrakenne on joustavasta materiaalista (yleensä kumista) valmistettu kalvo, joka erottaa nestekammion kokonaan säiliön sisällä olevasta kaasukammiosta.

Pyydä tarjous >

PREV：Ei aikaisempaa tuotetta SEURAAVA：Männän akku

Toimintaperiaate
Kalvoakun toiminta perustuu kaasun ja nesteen väliseen tilavuuden muutossuhteeseen:
1. Energian varastointi (lataus): Kun paine hydraulijärjestelmässä kasvaa, nestettä pakotetaan akun nestekammioon.
Nesteen sisäänpääsy pakottaa joustavan kalvon liikkumaan kohti kaasukammiota puristaen kaasua (yleensä typpeä) kalvon toisella puolella.
Kaasun puristamisesta johtuen potentiaalienergia (puristusenergia) varastoituu.
2. Energian vapautus (Release): Kun järjestelmän paine laskee (esim. kun hydraulisylinterin täytyy liikkua nopeasti), kaasun sisäinen paine painaa kalvon takaisin alkuperäiseen muotoonsa.
Kalvon elastisuus laajentaa paineistettua kaasua työntäen nesteen takaisin hydraulijärjestelmään hetkellisen virtaustarpeen täydentämiseksi.

Hydrauliakkujen toiminnot
Korvaamaton komponentti hydrauli- ja nesteteknologiassa. Sillä on monia käyttötarkoituksia hydraulipiireissä, kuten:
1) käyttövoiman säästäminen;

2) energian varastointi;

3) vaimennuspaineiskut;

4) vähentää pumpun paineen pulsaatiota;

5) jatkuvan paineen ylläpitäminen.

Kaikki nämä toiminnot voidaan suorittaa hydraulisilla akuilla, mikä tuottaa erityisiä etuja, kuten: lisääntynyt tuottavuus ja yleinen tehokkuus, parempi toimivuus, pidempi käyttöikä, parannettu turvallisuus ja pienemmät käyttö- ja ylläpitokustannukset.

Tuote
Kuvaus

Voimme suunnitella ja kehittää asiakkaidemme tarpeiden mukaan vastaamaan eri asiakkaiden tarpeita.

Mallin nimitykset

1. Sarjan koodi:
Hitsatut kalvoakut

2. Rakentaminen:
V: (M28X1.5) Ladattava
B: Täysin suljettu¹

3. Nimellistilavuus (L)

4. Sallittu työpaine (bar)

5. Kuoren materiaali:
1 - Hiiliteräs

6. Kalvon materiaalikoodi:
1 - nitriilibutadieenikumi (NBR)
2--hydrattu nitriilibutadieenikumi (HNBR)²
3--isobutyleeni-isopreenikumi (IIR)²
7--Epikloorihydriinikumi (ECO)²

7. Nestepuolen vakioliitäntä AK tai AB³

8. Typen esitäyttöpaine 20 °C:ssa (bar)¹

Huomautus:
(1) Vain tyypin A ja tyypin B joukkotilauksille;
(2) Vain joukkotilauksille;
(3) Tarkista ei-standardiliittimistä erikseen.
Hitsatussa kalvoakussa käytetään teräsleimauskuorta, niitä on kahta tyyppiä kaasupuolen mukaan: ladattava ja täysin suljettu.

Tuotteen tekniset tiedot

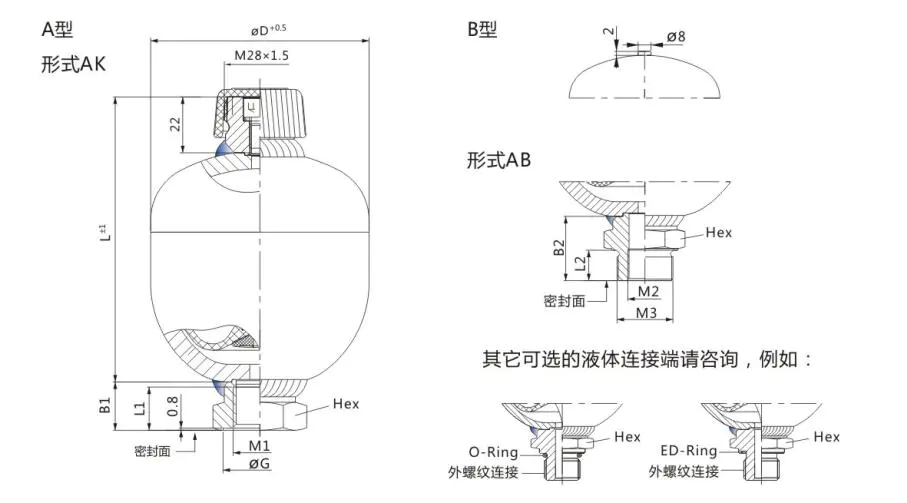

Mallikoodi ja koko

Nimellistilavuus (L)	Puristussuhde p₂:p₀	sarja	Sallittu työpaine (bar)	L (mm)	ΦD (mm)	Paino (kg)	Siirtyminen	Normaali nesteliitäntä
								AK					AB
								M1 (ISO228)	ΦG (mm)	L1 (mm)	B1 (mm)	Hex SW	M2 (ISO228)	M3	L2 (mm)	B2 (mm)	Hex SW
0.075	8:01	210	210	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.075	8:01	250	250	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.16	8:01	210	210	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.16	8:01	250	250	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.25	8:01	100	100	106	80	0.8	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.25	8:01	210	210	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.25	8:01	250	250	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.32	8:01	100	100	116.5	89	1.1	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.32	8:01	210	210	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.32	8:01	250	250	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.35	8:01	100	100	121	89	1.15	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.35	8:01	210	210	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.35	8:01	250	250	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	Ei tarjota	-	-	-	-
0.5	8:01	210	210	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.5	8:01	250	250	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	210	210	148.5	121	3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	250	250	152	123	3.5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	210	210	160	138	3.8	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	250	250	163	142	5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	210	210	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	250	250	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	210	210	202	169	7.6	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	250	250	205	172	9.2	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2.8	4:01	210	210	250	169	9.2	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
2.8	4:01	250	250	255	172	11.5	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
3.5	4:01	210	210	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
3.5	4:01	250	250	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
